集裝箱建筑適應性設計與建造研究(43)
2013年7月1日
5.2.2 內走廊式構成
使用內走廊式構成有兩種主要的對箱體的利用可能性，一種是使用箱體內部空間分割出交通空間，另一種是使用附加結構，包括附加輕鋼結構、混凝土結構或者橫向放置的箱體（圖 5.51）。內走廊式布局建筑的設計方式與外走廊式基本相同，但減少了外走廊所需的附加結構。需注意的是，當使用兩箱體拼接時，需要對箱體進行額外的支撐（表 5.3）。

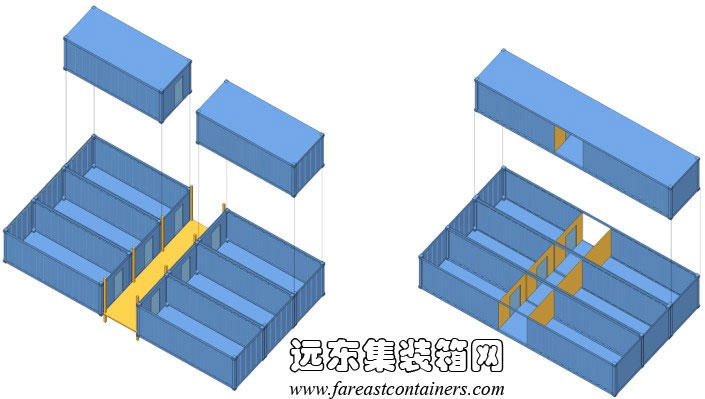

(a)附加走廊結構 (b)箱體中切割、分隔出走廊
圖 5.51 內走廊式箱體及交通構成方式
表 5.3 內走廊式構成布局示意圖
| 內走廊布置方式示意圖 | 總進深 | 兩側房間進深 | |

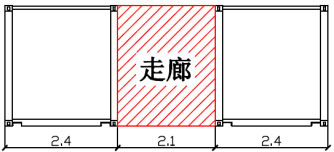

| 兩側箱體長度方向平行于走廊 |  |
6.9米 | 2.4米/2.4米 |
| 走廊使用40英尺箱體中部 |  |
12.0米 | 5.0米/5.0米 |

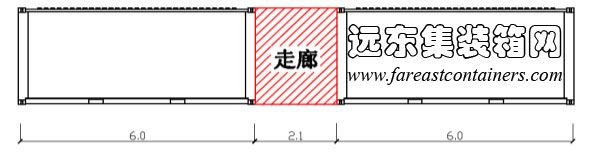

| 走廊使用附加結構 |  |
14.1米 | 6.0米/6.0米 |

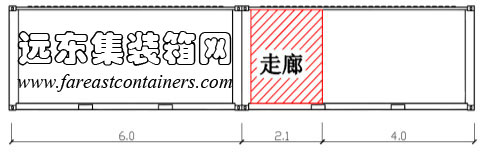

| 走廊位于20英尺箱體內部 |  |
12.0米 | 6.0米/4.0米 |

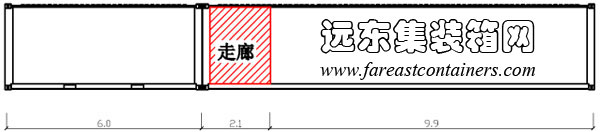

| 走廊位于40英尺箱體 |  |
18.0米 | 6.0米/9.9米 |

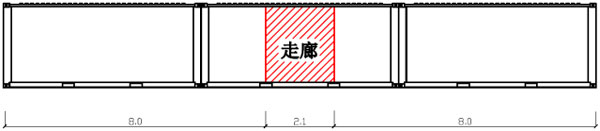

| 走廊位于20英尺箱體中部 |  |
18.0米 | 8.0米/8.0米 |
阿姆斯特丹 qubic 集裝箱學生公寓建筑群，于2005年建成，共設計了715套學生公寓。建筑為共三層，每層在進深方向由三個20英尺集裝箱組成，其中中部箱體中央為交通走廊和衛生間設施，分別與進深方向兩端的居住箱體拼接，組成完整的單元套間（圖 5.52）。箱體固定在堅實的混凝土基礎上，頂部為附加輕鋼屋面，出挑深遠的輕鋼遮陽屋面由鋼結構立柱支撐。在箱體的組合過程中，抽掉一部分集裝箱箱體形成空中花園，并在每個箱體的外立面覆蓋由有機玻璃及塑料制成的裝飾面板，在造型上形成豐富的表情（圖 5.53）。

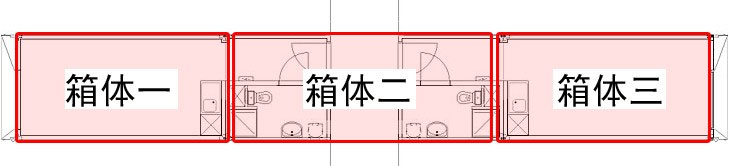

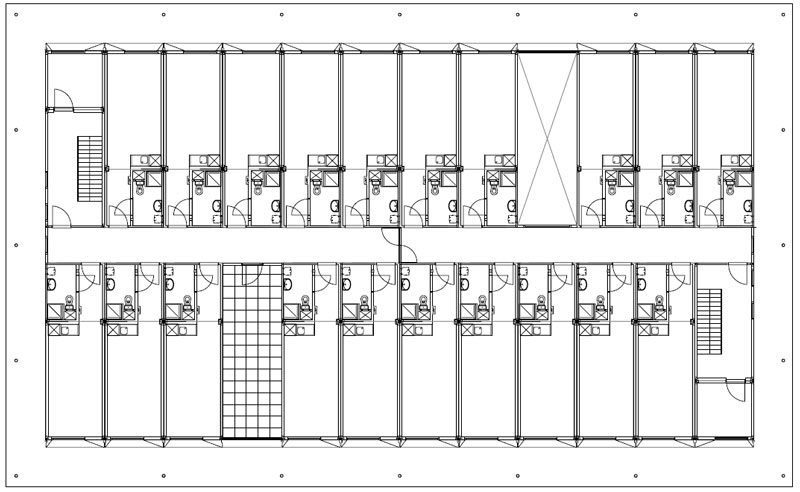

圖 5.52 阿姆斯特丹 qubic 集裝箱學生公寓箱體構成及平面圖

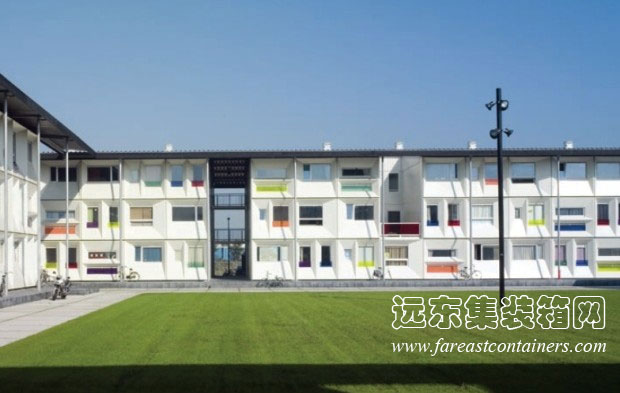

圖 5.53 阿姆斯特丹 qubic 集裝箱學生公寓照片
